M-HC-011-产品中心-液压增压器|迷你增压器液压系统

M-HC-011

数据：

自动启动（含顺序阀）

高压 – 高达 700 bar (10,000 psi)

最大入口压力 = 207 bar (3,000 psi)

快速填充 – 系统流量高达 100 l/min

延长使用寿命

坚固的设计

灵活的设计；多个增强器/压力增强系数

从旁路切换到增强压力

描述

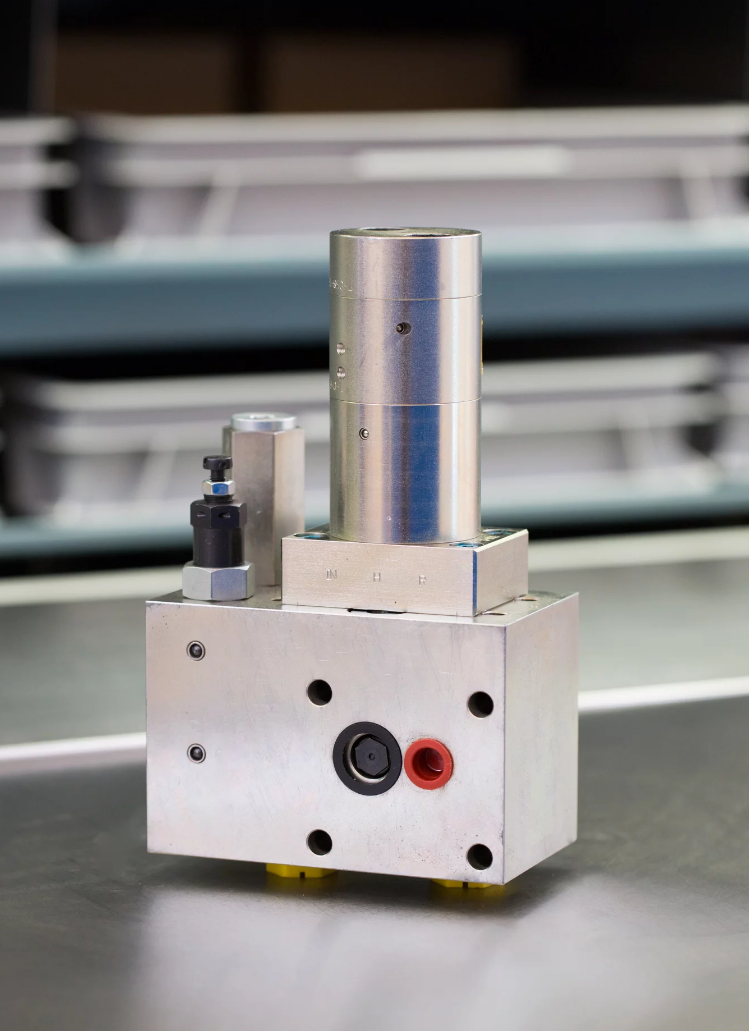

M-HC-011 直列增压系统旨在提升泵的液压以满足工作负荷。它只在需要时运行，以节省能源。典型应用移动附件；电机 - 转向系统 - 切割机 - 破碎机 - 剪床、非公路设备、注塑机和液压机。适用于泵容量不足的机器，以防止峰值压力出现时机器停机。易于安装 M-HC-011 配有四个安装孔，用于通过螺栓安装。四个连接端口在 HIC 块上成对且相互成线地合理放置。所有表面均经过电镀处理，具有良好的保护作用和良好的表面光洁度。

HC2D-_._-AD	HC3-_._-AD	HC6D-_._-AD
1.6	1.5	1.5
1.9	2.0	2.0
2.2	2.8	2.5
2.6	3.2	3.3
3.2	4.0	4.0
4.0	5.0	4.9
5.0	6.6	6.3

HC2D-_._-AD

HC3-_._-AD

HC6D-_._-AD

1.6

1.5

1.9

2.0

2.2

2.8

2.5

2.6

3.2

3.3

3.2

4.0

5.0

4.9

5.0

6.6

6.3

其它

订购 M-HC-011

700 bar 的 M-HC-011 订购示例、连接法兰 HC3 i = 3.2、静态使用：

M-HC3-011-FL55 配备 HC3-3.2-AD

本节底部提供了计算动态或静态使用强化因子的指导。

注意！
需要预设阀门，请在订购增压系统时注明

压力增强系数选型

Ordering code	连接	旁路流量	最大压力	Weight	Dimension drawing PDF
M-HC6D-011-1L55	Tube	55 l/min	700 bar	32.0 kg	M-HC6D-011-1L
M-HC2D-011-FL55	Flange	55 l/min	700 bar	9.3 kg	M-HC2D-011-FL55-03
M-HC3-011-FL55	Flange	55 l/min	700 bar	7.7 kg	M-HC3-011-FL55-03
M-HC2D-011-FL100-PVG32	Flange	100 l/min	700 bar	9.0 kg	M-HC2D-011-FL100-PVG32
M-HC3-011-FL100-PVG32	Flange	100 l/min	700 bar	7.5 kg	M-HC3-011-FL100-PVG32

Connection types

连接类型	P / T / Z / H	M (P / H / 1), F1 / F2
M-HC2D-01_-1L100	1/2" BSPP	1/4" BSPP
M-HC3-01_-1L100	1/2" BSPP	1/4" BSPP
M-HC6D-01_-1L55	1/2" BSPP	1/4" BSPP
M-HC6D-01_-1L100	1/2" BSPP	1/4" BSPP
M-HC6D-01_-1L200	1 1/4" BSPP	1/4" BSPP
M-HC6D-01_-1L400	1 1/4" BSPP	1/4" BSPP

HC2D-_._-AD	HC3-_._-AD	HC6D-_._-AD
1.6	1.5	1.5
1.9	2.0	2.0
2.2	2.8	2.5
2.6	3.2	3.3
3.2	4.0	4.0
4.0	5.0	4.9
5.0	6.6	6.3

HC2D-_._-AD	HC3-_._-AD	HC6D-_._-AD
1.6	1.5	1.5
1.9	2.0	2.0
2.2	2.8	2.5
2.6	3.2	3.3
3.2	4.0	4.0
4.0	5.0	4.9
5.0	6.6	6.3
