HC9D2

数据：

HC9D2 版本: 5 种不同的压力增强系数

P（入口压力）: 20–207 bar
P（出口压力）: 1380 bar 最大
P（返回油箱压力）: 尽可能低（将压力返回至油箱）
P（出口压力） = (P（入口压力 – P（返回油箱压力）) x 增强系数
排液口：最大 10 bar
安装：直列管
重量 : 25 kg.

型号版本：
A 型号 = 无排放阀
B 型号 = 带排放阀
G 型号 = 直接比例控制

名词解释：

P（返回油箱压力）：这是返回油箱的压力，即液压系统中的液体在返回油箱时的压力。它的主要作用是确保系统在停止工作时能够顺利地将液体回流到油箱，避免系统内部压力过高。

排放阀的作用：液压增压器排放阀的主要作用是防止气体积聚和进入系统，从而保证液压系统的稳定运行‌。具体来说，排放阀可以有效地消除系统中的空气，维持系统的压力稳定，防止因空气存在而导致的振荡和压力波动等问题‌

G 直接比例控制‌ ：是指增压器的输出变化量与输入变化量（即设定值和测量值之间的偏差）成比例的控制方式。具体来说，当控增压器的输出与输入之间的偏差存在时，增压器会根据这个偏差调整其输出，使得输出与输入之间的比例关系保持不变‌

描述

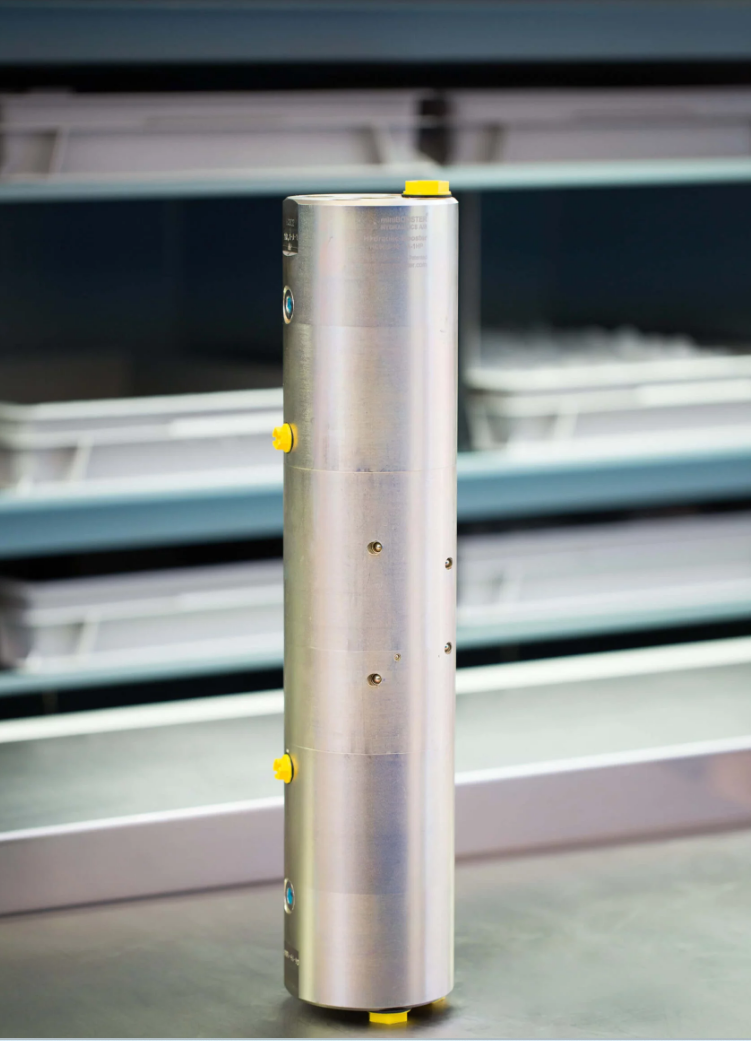

HC9D2 是一款双介质装置，能够在高压端输送高达 6.5 升/分钟的流量。与其他 miniBOOSTER 型号一样，HC9D2 可将供给压力提高到更高的出口压力，并自动补偿油耗以维持高压。通过改变供给压力来调节出口压力。相对于其流量能力，HC9D2 是一款重量为 25 公斤的紧凑型装置

压力增强系数 i	压力增强后最大出口流量 l/min	最大入口流量 l/min
5.2	6.5	45.0
7.1	4.8	45.0
10.1	3.4	45.0
12.2	2.8	45.0
15.0	2.4	45.0

压力增强系数
i

压力增强后最大出口流量
l/min

最大入口流量
l/min

5.2

6.5

45.0

7.1

4.8

45.0

10.1

3.4

45.0

12.2

2.8

45.0

15.0

2.4

45.0

其它

功能

功能图中说明了基本操作。介质 1 通过 IN 端口输送，自由流过双稳态阀 BV1，驱动 LP 活塞。从吸入口 IN，介质 2 通过止回阀 2 x KV1 吸入，并通过 2 x KV2 泵送到高压侧 H。在这种情况下，通过增压器可实现最大流量，从而实现快进功能。

当高压侧 H 达到最终压力时，装置将自动停止。如果由于消耗或泄漏导致高压侧压力下降，HP1 和 HP2 装置将自动运行以维持最终压力。

订购 HC9D2

订购示例：HC9D2（i = 5.2）、带 BSPP 连接和 H-PUR 动态密封件：

HC9D2 – 5.2 – A – 1HH

注意！
需要高压适配器，请指定订购代码 - 参见高压适配器表。
高压适配器将在工厂安装。

型号

HC9D2

压力增强系数

参见流量表 i

型号版本

选择类型
A = 不含排放阀

连接螺纹

1 = BSPP

流体动密封

流体动密封表如下

流体动密封

Code	Seal material media 1 / 2	Outlet pressure
HH	H-PUR / H-PUR	Max 1,380 bar HP
HP	H-PUR / PEEK	Max 1,380 bar HP
EE	EPDM / EPDM	Max 500 bar HP
EP	EPDM / PEEK	Max 1,380 bar HP

连接类型

Connection	IN / R	H1 / H2	S1 / S2	D1 / D2
1	1/2" BSPP	M30 x 1.5	1/2" BSPP	1/8" BSPP
