| 型号 | 压力增强系数 i | 型号版本 | 连接类型 |
|---|---|---|---|
| HC6 | 1.3 | A | 1 |
| HC6 | 1.5 | A | 1 |
| HC6 | 1.9 | A | 1 |
| HC6 | 2.5 | A | 1 |
| HC6 | 3.3 | A | 1 |
| HC6 | 4.0 | A | 1 |
| HC6 | 4.9 | A | 1 |
| HC6 | 6.3 | A | 1 |
| HC6 | 8.2 | A | 1 |

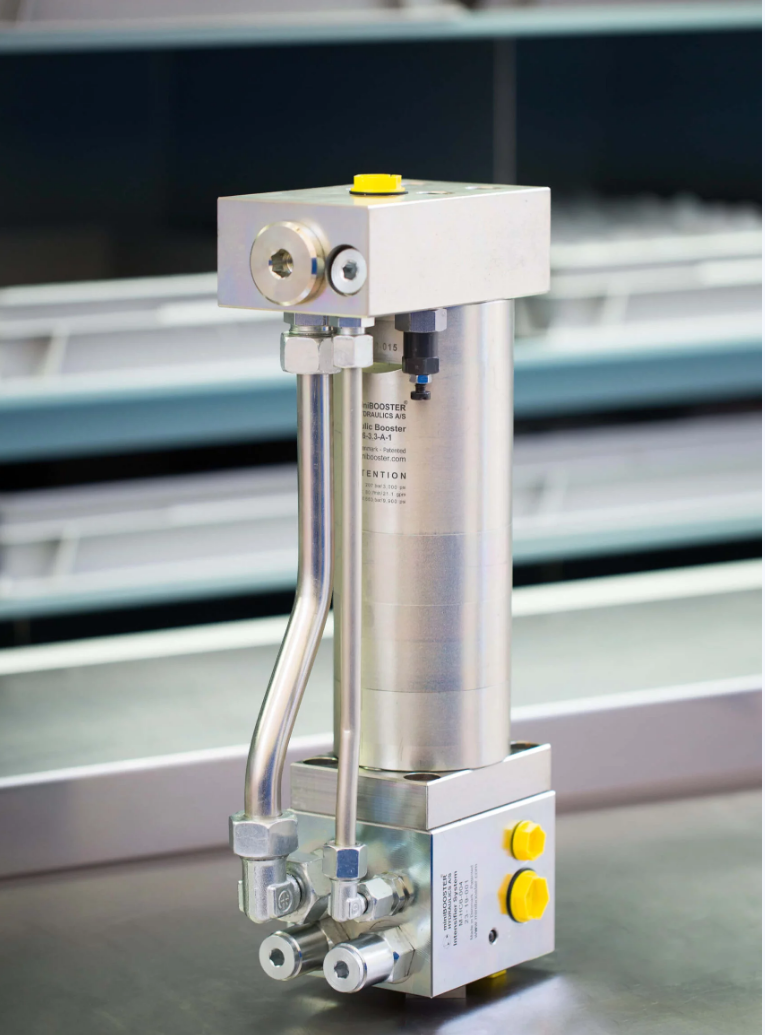

增压器系统 M-HC6 适用于 500 bar 100 l/min，高压侧带有 1/2” BSPP 螺纹连接，用于管道安装，使用 HC6-2.5-A-1 安装：
M-HC6-003 搭载 HC6-2.5-A-1
注意！
需要预设阀门，请在订购增压系统时注明。
| 订货型号 | 连接 | 旁路流量 | 最大压力 | Weight | Dimension drawing PDF |
|---|---|---|---|---|---|
| M-HC6-001 | Flange | 100 l/min | 500 bar | 23.0 kg | 6-122-05 |
| M-HC6-002 | Flange | 100 l/min | 500 bar | 23.0 kg | 6-123-01 |
| M-HC6-003 | Tube | 100 l/min | 500 bar | 23.0 kg | 6-124-01 |
| M-HC6-004 | Tube | 100 l/min | 500 bar | 23.0 kg | 6-125-02 |
| Connection | P / T / Z | H | P1 / T1 |
|---|---|---|---|
| M-HC6-001 | 1/2" BSPP | Flange | 3/8" BSPP |
| M-HC6-002 | 1/2" BSPP | Flange | 1/2" BSPP |
| M-HC6-003 | 1/2" BSPP | 1/2" BSPP | 3/8" BSPP |
| M-HC6-004 | 1/2" BSPP | 1/2" BSPP | 3/8" BSPP |
压力增强系数取决于可用的入口压力和所需的出口压力。要计算初始因子，请使用以下公式：
i = 所需高压/泵压力
所需压力： 500 bar
泵压力： 207 bar
i = 500 / 207 = 2.4
对于静态使用：选择大于或等于计算值的增强系数。在此示例中，计算的 i = 2.4，选择系数 i = 2.5。仅适用于 M-HC6-004：最终使用减压阀 (5) 调节所需的 500 bar 压力。
对于动态使用：选择比计算值高 40% 的增强系数。在此示例中，计算结果为 i = 500 / 207 = 2.4 + 40% = 3.4，选择系数 i = 4.0。最终使用泄压阀 (6) 调整所需的 500 bar 压力。
