HC25W

数据：

HC25W 版本: 12 种不同的压力增强系数

P（入口压力）: 20–207 bar
P（出口压力）: 800 bar 最大
P（返回油箱压力）: 尽可能低（将压力返回至油箱）
P（出口压力） = (P（入口压力 – P（返回油箱压力）) x 增强系数
安装：直列管
重量 : 2.3 kg.

型号版本：
A 型号 = 无排放阀
B 型号 = 带排放阀

名词解释：

P（返回油箱压力）：这是返回油箱的压力，即液压系统中的液体在返回油箱时的压力。它的主要作用是确保系统在停止工作时能够顺利地将液体回流到油箱，避免系统内部压力过高。

排放阀的作用：液压增压器排放阀的主要作用是防止气体积聚和进入系统，从而保证液压系统的稳定运行‌。具体来说，排放阀可以有效地消除系统中的空气，维持系统的压力稳定，防止因空气存在而导致的振荡和压力波动等问题‌

描述

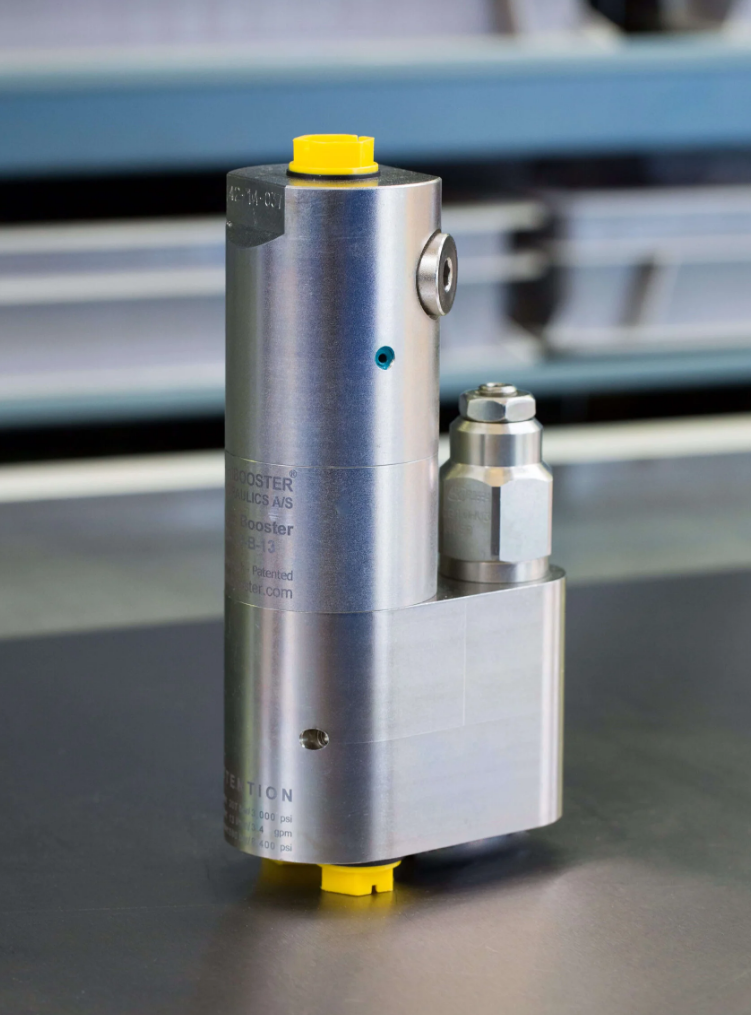

HC25W 是一款紧凑型 miniBOOSTER 不锈钢 316L 钢装置，重量仅为 2.3 公斤。它非常适合用于需要建立和维持高压的各种应用。 HC25W 包含一个平衡阀（外部零件为不锈钢），它允许气缸快速前进，通过引导整个入口流量直接通过增压器部分，直到达到设定压力。然后平衡阀打开，增压器开始振荡。当达到高压侧 H 时，HC25W 增压器将自动停止。增压器将不断补偿介质消耗以维持高压。通过改变供应压力来调整出口压力。可以在助推器的 R 端口安装一个可选孔口，以防止超速。

压力增强系数 i	压力增强后最大出口流量 l/min	最大入口流量 l/min
1.2	3.5	8.0
1.5	4.2	12.0
2.0	3.2	12.0
2.2	2.9	12.0
2.5	2.7	13.0
2.8	2.5	13.0
3.2	2.5	15.0
4.0	2.0	14.0
5.0	1.6	14.0
6.6	1.3	13.0
9.0	0.9	13.0
13.0	0.6	12.0
20.0	0.3	12.0

压力增强系数
i

压力增强后最大出口流量
l/min

最大入口流量
l/min

1.2

3.5

8.0

1.5

4.2

12.0

2.0

3.2

12.0

2.2

2.9

12.0

2.5

2.7

13.0

2.8

2.5

13.0

3.2

2.5

15.0

4.0

2.0

14.0

5.0

1.6

14.0

6.6

1.3

13.0

9.0

0.9

13.0

0.6

12.0

20.0

0.3

12.0

其它

功能

功能图中说明了基本操作。介质通过方向阀（在客户系统中）输送到 IN 端口，自由流过内部止回阀到达高压侧 H。

当泵压力达到高压侧 H 时，内部止回阀将关闭。最终压力将由振荡泵装置 OP 实现。当达到高压侧 H 时，装置将自动停止。如果由于消耗或泄漏导致高压侧压力下降，OP 阀将自动运行以维持最终压力。

订购 HC25W

订购示例：HC25W，i = 4.0，DV 结合 BSPP 连接，用于油中测试的介质 > 5 cSt (mm2/s)：
HC25W – 4.0 – B – 1S

注意！
需要预设阀门，请在订购增压器时注明。

型号

HC25W

压力增强系数

选择上述表格中 i

型号版本

A = 不带排放阀
B = 带排放阀

连接螺纹规格

1S = BSPP，介质 > 5 cSt

螺纹规格

Connection	IN / R	H
1	1/4" BSPP	1/4" BSPP
