HC45H

数据：

HC45H 版本: 8 种不同的压力增强系数

P（入口压力）: 20–207 bar
P（出口压力）: 3000 bar 最大
P（返回油箱压力）: 尽可能低（将压力返回至油箱）
P（出口压力） = (P（入口压力 – P（返回油箱压力）) x 增强系数
安装：直列管
重量 : 6 kg.

型号版本：
A 型号 = 无排放阀
B 型号 = 带排放阀

名词解释：

P（返回油箱压力）：这是返回油箱的压力，即液压系统中的液体在返回油箱时的压力。它的主要作用是确保系统在停止工作时能够顺利地将液体回流到油箱，避免系统内部压力过高。

排放阀的作用：液压增压器排放阀的主要作用是防止气体积聚和进入系统，从而保证液压系统的稳定运行‌。具体来说，排放阀可以有效地消除系统中的空气，维持系统的压力稳定，防止因空气存在而导致的振荡和压力波动等问题‌

描述

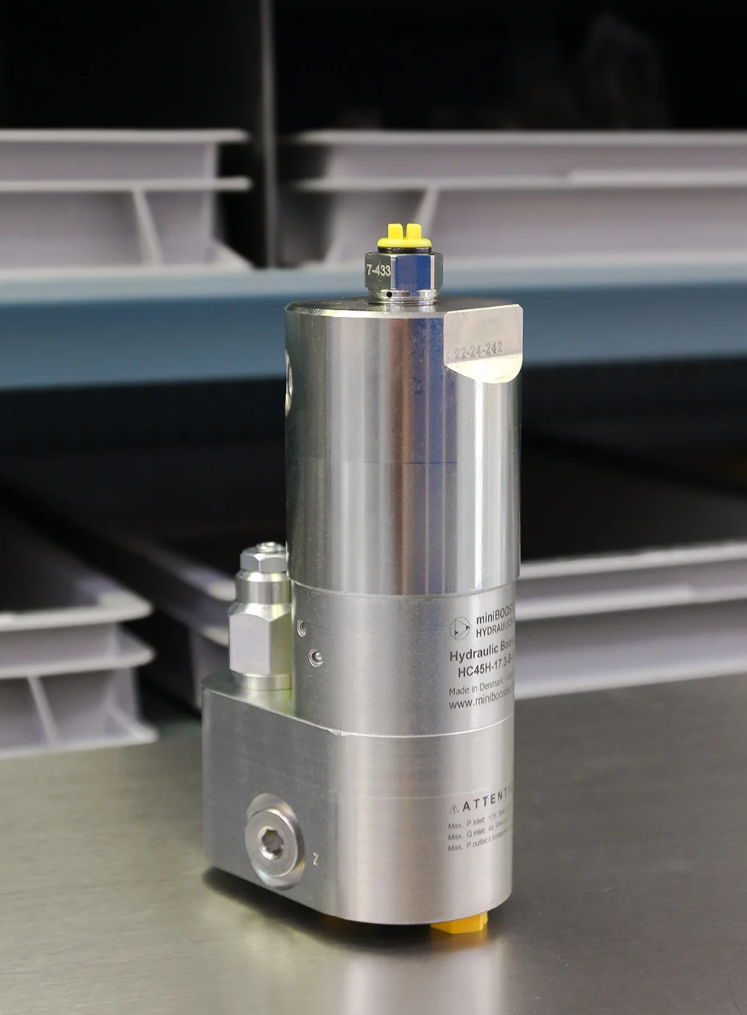

HC45H 是一款紧凑型装置，重量仅为 6.0 公斤。它非常适合用于需要建立和维持高压的各种应用。 HC45H 配有平衡阀，可引导全部入口流量直接流经增压器部分，直至达到设定压力，从而使气缸快速向前移动。然后平衡阀打开，增压器开始振荡。当达到高压侧 H 时，HC45H 增压器将自动停止。增压器将不断补偿油耗以维持高压。通过改变供应压力来调节出口压力。可以在助推器的 R 端口安装一个可选孔口，以防止超速

压力增强系数 i	压力增强后最大出口流量 l/min	最大入口流量 l/min
5.1	4.1	40.0
6.3	3.4	40.0
7.7	2.8	40.0
9.8	2.2	40.0
12.7	1.6	40.0
16.0	1.3	40.0
17.3	1.2	40.0
25.0	0.8	40.0

压力增强系数
i

压力增强后最大出口流量
l/min

最大入口流量
l/min

5.1

4.1

40.0

6.3

3.4

40.0

7.7

2.8

40.0

9.8

2.2

40.0

12.7

1.6

40.0

16.0

1.3

40.0

17.3

1.2

40.0

25.0

0.8

40.0

其它

功能

基本操作如功能图所示。油通过方向阀（在客户系统中）输送到 IN 端口，自由流过内部单向阀到高压侧 H。

当泵压力达到高压侧 H 时，内部止回阀将关闭。最终压力将由振荡泵装置 OP 实现。当达到高压侧 H 时，装置将自动停止。
如果由于消耗或泄漏导致高压侧压力下降，OP 阀将自动运行以维持最终压力

订购 HC45H

订购示例：HC45H，i = 9.8，H1 M22 x 1.5 和 H2 3/4-16 UNF，包含 DV 和 BSPP 连接：HC45H – 9.8 – B – 11

注意！
需要预设阀门，请在订购增压器时注明。

需要高压适配器，请指定订购代码 - 参见高压适配器表。
高压适配器将在工厂安装。

型号

HC45H

压力增强系数

选择上述表格中 i

型号版本

A = 不带排放阀
B = 带排放阀

连接螺纹规格

见如下螺纹规格

连接螺纹规格订货	IN / R	H1	H2
HC45H-___-__-11	3/8" BSPP	M22 x 1.5	-
HC45H-___-__-12	3/8" BSPP	M22 x 1.5	3/4-16 UNF
