| 压力增强系数 i | 压力增强后最大 出口流量 l/min | 最大 入口流量 l/min |
|---|---|---|
| 1.2 | 3.5 | 8.0 |
| 1.5 | 4.2 | 12.0 |
| 2.0 | 3.2 | 12.0 |
| 2.8 | 2.5 | 13.0 |
| 3.2 | 2.5 | 15.0 |
| 4.0 | 2.0 | 14.0 |
| 5.0 | 1.6 | 14.0 |
| 6.6 | 1.3 | 13.0 |
| 9.0 | 0.9 | 13.0 |
| 13.0 | 0.6 | 12.0 |
| 20.0 | 0.3 | 12.0 |
功能图中说明了基本操作。油通过方向阀 CV 输送到 IN 端口，自由流过止回阀 KV1、KV2 和 DV 到高压侧 H。在这种情况下，通过增压器可实现最大流量，从而实现快进功能。
当高压侧 H 达到泵压时，阀门 KV1、KV2 和 DV 将关闭。最终压力将由振荡泵装置 OP 实现。当高压侧 H 达到最终压力时，装置将自动停止。如果由于消耗或泄漏导致高压侧压力下降，OP 阀将自动运行以维持最终压力。
订购 iA = 4.0 且 iB = 5.0 且具有 BSPP 连接的 HC5 的示例：HC5 – 4.0 – 5.0 – 1

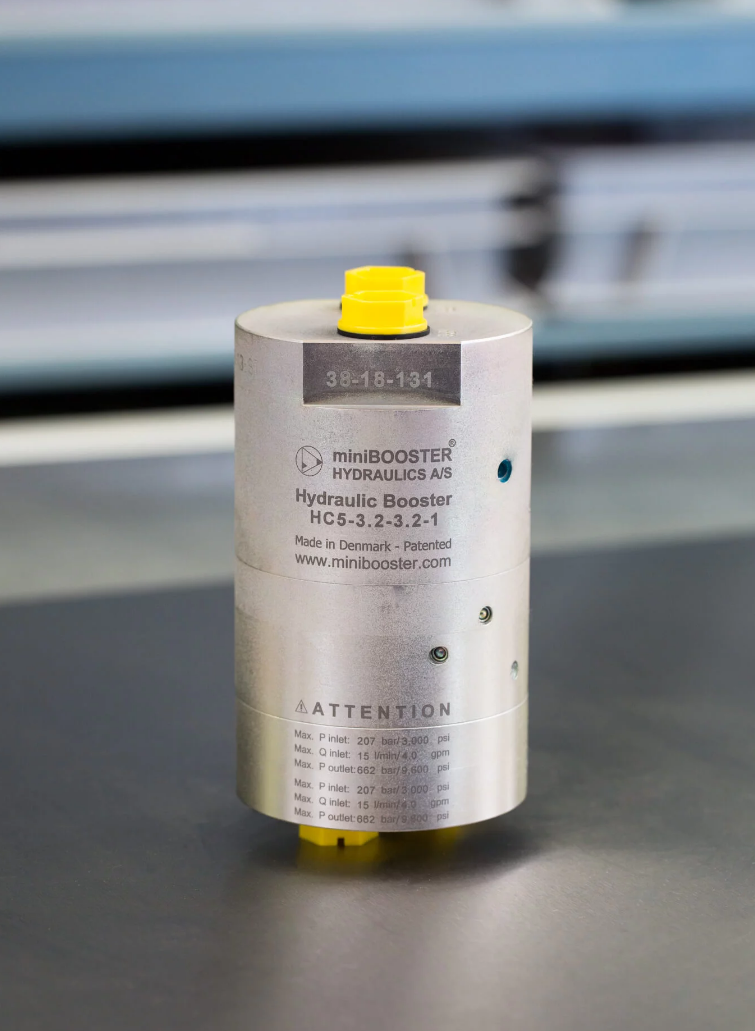

型号
HC5
