M-HC2

数据:

P(入口压力): 20–350 bar
P(出口压力): 800 bar 最大
Q 流量:高达40 l/min
重量: 9.5公斤
延长使用寿命 ;坚固的设计
灵活的设计:多种压力增强系数
从旁路切换到增强端


描述

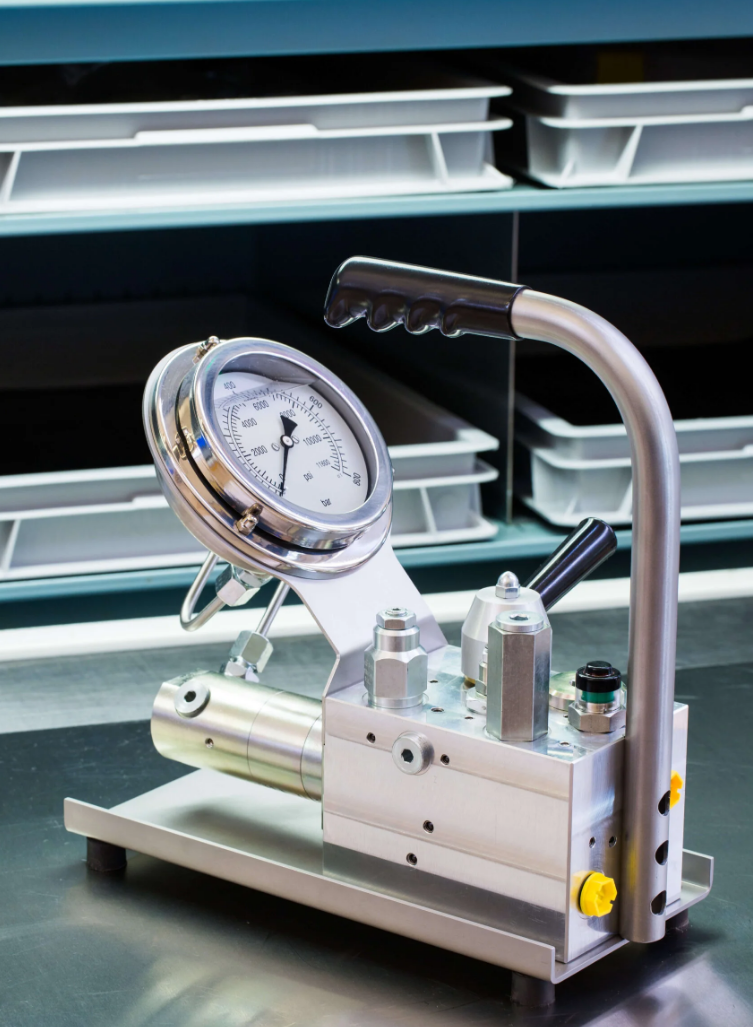

描述 miniBOOSTER 便携式增压系统 M-HC2 是一款坚固耐用的设备,专为要求严格的工业应用而设计。M-HC2 可与任何低压(20 至 350 bar)电源一起使用,提供 2 l/min 的最小流量。输出压力高达 800 bar。 可靠性是设计的主要考虑因素。M-HC2 配备 12 微米过滤器和可视过滤器状态指示器。使用寿命得以延长,并可避免停机。 便携性和易操作性 M-HC2 重量仅为 9.5 公斤,配有方便的提手,可轻松携带到需要的地方。M-HC2 通过现有的低压液压源进行操作。无需额外的公用设施。所有控件均集成到设备中,可提供简单可靠的性能。 时间就是金钱:M-HC2 的输送量最高可达 40 l/min,其设计可确保系统容量直接用于您的工艺,直到需要进行强化为止。循环时间被最小化。许多应用要求该装置提供卓越的精度。M-HC2 经过验证,配有易于读取的 4 英寸直径压力表,可将精度控制在 1% 以内。

流量

选择 HC2型号的 压力增强系数

型号压力增强系数 i型号版本(不带排放阀)连接类型
HC21.2B12 or 13
HC21.5B12 or 13
HC22.0B12 or 13
HC22.2B12 or 13
HC22.5B12 or 13
HC22.8B12 or 13
HC23.2B12 or 13
HC24.0B12 or 13
HC25.0B12 or 13
HC26.6B12 or 13
HC29.0B12 or 13
HC213.0B12 or 13
HC220.0B12 or 13

其它

订购 M-HC2

订购示例:带压力释放和减压阀的 800 bar 增压器系统 M-HC2,安装有 i = 4.0 的 HC2、内置 DV 以及带 BSPP 连接的 H1 和 H2 端口。

M-HC2-810A-1M01 配备 HC2 – 4.0 – B – 12

注意!
需要预设阀门,请在订购增压系统时注明。


选择压力增强系统

Ordering codeConnectionMax. pressureWeightFunction diagramDimension drawing PDF
M-HC2-801A-1M01Tube800 bar9.5 kg801-01M-HC2-801A-1M01-00
M-HC2-810A-1M01Tube800 bar9.5 kg810-01M-HC2-810A-1M01-00
M-HC2-812A-1M01Tube800 bar9.5 kg812-01M-HC2-812A-1M01-00

选择 压力增强 HC2 型号

Ordering codeH1H2H3
HC2-_._-B-121/4" BSPP1/4" BSPP
HC2-_._-B-131/4" BSPP1/4" BSPP1/4" BSPP
