| HC2D-_._-AD | HC3-_._-AD | |
|---|---|---|
| 1.6 | 1.5 | |
| 1.9 | 2.0 | |
| 2.2 | 2.8 | |
| 2.6 | 3.2 | |
| 3.2 | 4.0 | |
| 4.0 | 5.0 | |
| 5.0 | 6.6 | |
| 6.6 | 9.0 |

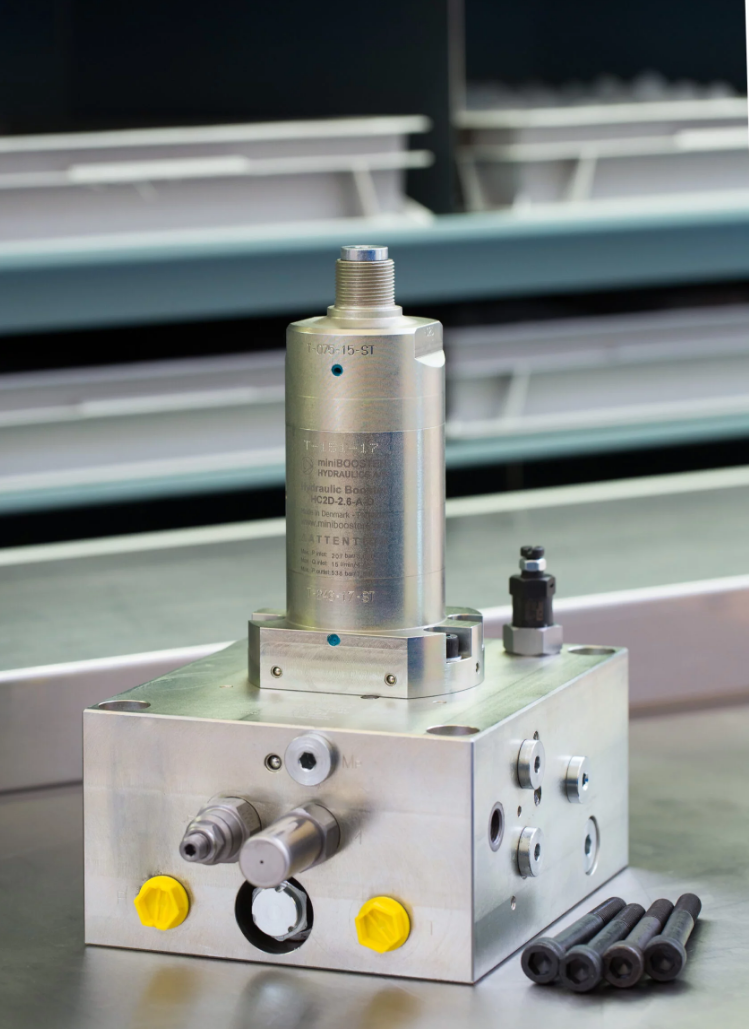

该系统的功能简单但智能。当工作负荷的背压达到接近泵最大压力的设定点时，液压油会以最大流量直接从泵旁路流向工作负荷。
顺序阀打开并将油引导至增压器，从而使压力上升。最大泵压和高压之间的切换无需用户干预，并确保工作负载始终以与所需高压相关的最大速度运行。
安装一个安全阀来控制系统可以输出的最大允许压力，从而使增压器能够在决定的压力下达到更高的端压力产生流量。
订购示例：适用于 500 bar、连接管 BSPP 且 HC2D i = 3.2、静态使用的 M-HC-029：
M-HC2D-029-1K40 配备 HC2D-3.2-AD
本节底部提供了计算动态或静态使用强化因子的指导。
注意！
需要预设阀门，请在订购增压系统时注明。
| Ordering code | 连接 | 旁路流量 | 最大压力 | Weight | Dimension drawing PDF |
|---|---|---|---|---|---|
| M-HC2D-029-1K40 | Tube | 40 l/min | 500 bar | 23.0 kg | M-HC2D-029-1K40 |
| Connection | P / T / Z / H | M (P / H / 1), F1_ / F2_ |
|---|---|---|
| M-HC2D-029-1K40 | 3/8" BSPP | 1/4" BSPP |
压力增强系数取决于可用的入口压力和所需的出口压力。要计算初始系数，请使用以下公式：
i = 所需高压/泵压力
所需压力： 500 bar
泵压力： 207 bar
i = 500 / 207 = 2.4
对于静态使用：选择大于或等于计算值的增强因子。在此示例中，计算的 i = 2.4，选择因子 i = 2.6。最终使用减压阀 (5) 调节所需的 500 bar 压力。
对于动态使用：选择比计算值高 40% 的增强系数。在此示例中，计算结果为 i = 500 / 207 = 2.4 + 40% = 3.4，选择系数 i = 4.0。最终使用泄压阀 (6) 调整所需的 500 bar 压力
