| HC2D-_._-AD | HC3-_._-AD | HC6D-_._-AD |
|---|---|---|
| 1.6 | 1.5 | 1.5 |
| 1.9 | 2.0 | 2.0 |
| 2.2 | 2.8 | 2.5 |
| 2.6 | 3.2 | 3.3 |
| 3.2 | 4.0 | 4.0 |
| 4.0 | 5.0 | 4.9 |
| 5.0 | 6.6 | 6.3 |
| 6.6 | 9.0 | 8.2 |
| 9.0 |

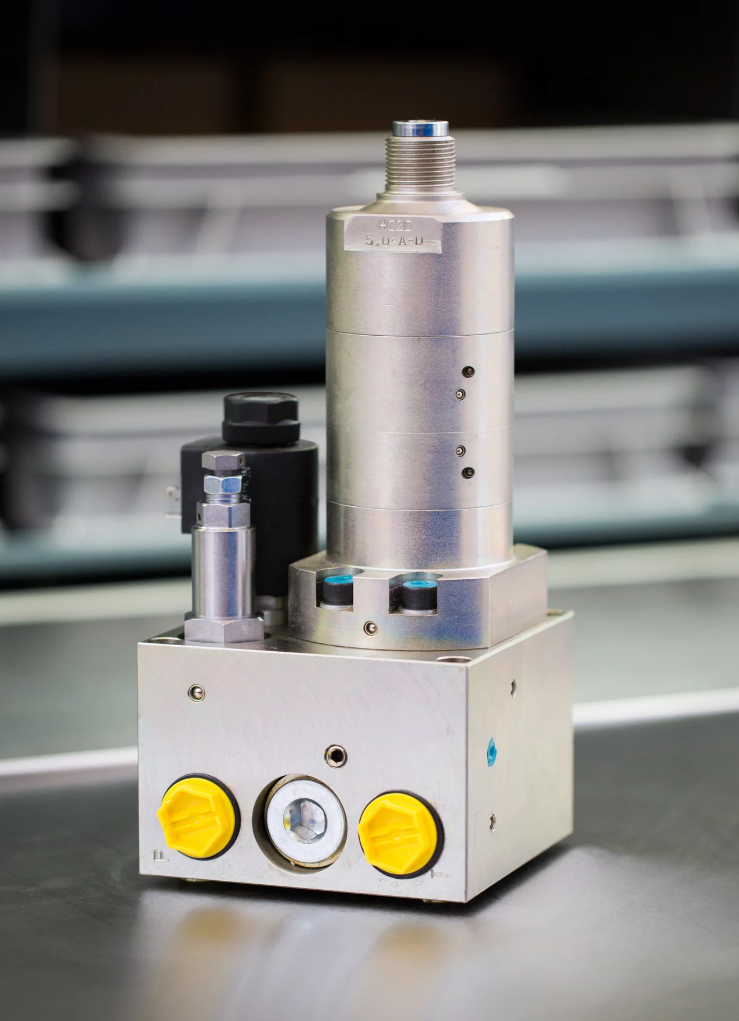

700 bar 的 M-HC-010 订购示例、连接法兰 HC3 i = 3.2、静态使用：
M-HC3-010-FL55 配备 HC3-3.2-AD
本节底部提供了计算动态或静态使用强化因子的指导。
注意！
需要预设阀门，请在订购增压系统时注明
| Ordering code | 连接 | 旁路流量 | 最大压力 | Weight | Dimension drawing PDF |
|---|---|---|---|---|---|
| M-HC2D-010-FL55 | Flange | 55 l/min | 700 bar | 9.0 kg | M-HC2D-010-FL |
| M-HC3-010-FL55 | Flange | 55 l/min | 700 bar | 7.5 kg | M-HC3-010-FL |
| M-HC6D-010-1L55 | Tube | 55 l/min | 700 bar | 32.0 kg | M-HC6D-010-1L |
| M-HC2D-010-FL100-PVG32 | Flange | 100 l/min | 700 bar | 9.0 kg | M-HC2D-010-FL100-PVG32 |
| M-HC3-010-FL100-PVG32 | Flange | 100 l/min | 700 bar | 7.5 kg | M-HC3-010-FL100-PVG32 |
| M-HC6D-010-1K | Tube | 100 l/min | 500 bar | 31.5 kg | M-HC6D-010-1K |
| Connection | P / T / Z / H | M (P / H / 1), F1 / F2 |
|---|---|---|
| M-HC2D-01_-1L100 | 1/2" BSPP | 1/4" BSPP |
| M-HC3-01_-1L100 | 1/2" BSPP | 1/4" BSPP |
| M-HC6D-01_-1L55 | 1/2" BSPP | 1/4" BSPP |
| M-HC6D-01_-1L100 | 1/2" BSPP | 1/4" BSPP |
| M-HC6D-01_-1L200 | 1 1/4" BSPP | 1/4" BSPP |
| M-HC6D-01_-1L400 | 1 1/4" BSPP | 1/4" BSPP |
压力增强系数取决于可用的入口压力和所需的出口压力。要计算初始系数，请使用以下公式：
i = 所需高压/泵压力
所需压力： 550 bar
泵压力： 207 bar
i = 550 / 207 = 2.7
对于静态使用：选择大于或等于计算值的增强因子。在此示例中，计算的 i = 2.7，对于 HC3 增强器，选择因子 i = 2.8。
对于动态使用： 选择比计算值高 40% 的增强系数。在此示例中，计算得出的 i = 550 / 207 = 2.66 + 40% = 3.7，对于 HC3 增压器，选择系数 i = 4.0。最终使用泄压阀 (6) 调整所需的 550 bar 压力。
