| 压力增强系数 i | 压力增强后最大 出口流量 l/min | 最大 入口流量 l/min |
|---|---|---|
| 1.5 | 38.4 | 50.0 |
| 1.8 | 33.7 | 50.0 |
| 2.0 | 29.0 | 50.0 |
| 2.2 | 26.9 | 50.0 |
| 2.5 | 24.7 | 50.0 |
| 3.0 | 21.7 | 50.0 |
| 3.3 | 18.6 | 50.0 |
| 4.0 | 15.4 | 50.0 |
| 4.9 | 12.5 | 50.0 |
| 6.3 | 9.7 | 50.0 |
| 8.2 | 7.5 | 50.0 |
| 11.1 | 4.5 | 50.0 |
| 13.2 | 3.8 | 50.0 |
| 16.0 | 3.1 | 50.0 |
功能图中说明了基本操作。油通过方向阀 CV 输送到 IN 端口，自由流过止回阀 2x KV1、2x KV2 和 DV 到高压侧 H。在这种情况下，通过增压器可实现最大流量，从而实现快进功能。
当高压侧 H 达到泵压时，阀门 KV1、KV2 和 DV 将关闭。振荡泵单元 OP1 和 OP2 将轮流达到最终压力。当高压侧 H 达到最终压力时，该单元将自动停止。如果由于消耗或泄漏导致高压侧压力下降，OP1 和 OP2 单元将自动运行以保持最终压力。可以将高压连接 H 更改为增压器的另一端
订购示例：HC6DW（i = 4.0、包含 DV、BSPP 连接和 H-PUR 动态密封件）：
HC6DW – 4.0 – B – 1HH 适用于水中测试的介质 < 5 cSt (mm2/s)
HC6DW – 4.0 – B – 1SHH 适用于介质 > 5 cSt (mm2/s)，在液压油中测试
注意！
如果需要高压适配器，请指定订购代码 - 参见高压适配器表。
高压适配器将在工厂安装

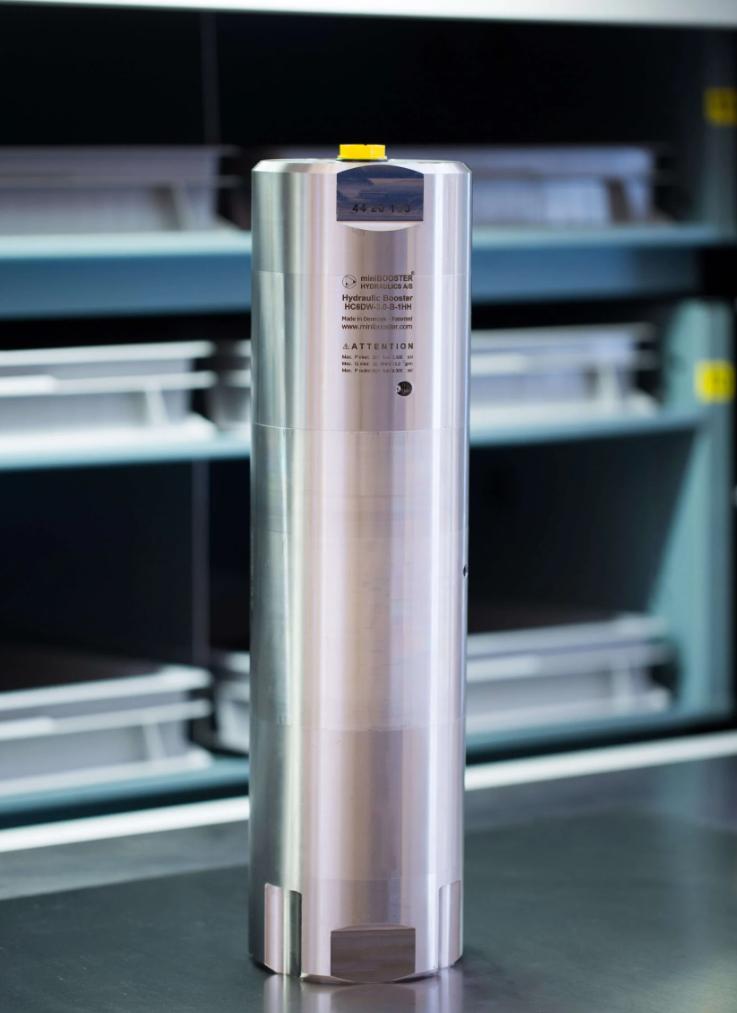

型号
HC6DW
| Code | Seal material | Outlet pressure |
|---|---|---|
| HH | H-PUR / H-PUR | Max 800 bar HP |
| EE | EPDM / EPDM | Max 500 bar HP |
