M-HC2258

数据：

M-HC2258 版本: 15 种不同的压力增强系数

P（入口压力）: 20–207 bar
P（出口压力）: 800 bar 最大
P（返回油箱压力）: 尽可能低（将压力返回至油箱）
P（出口压力） = (P（入口压力 – P（返回油箱压力）) x 增强系数
安装：直列管
重量 : 6.1 kg.

型号版本：
A 型号 = 无排放阀
B 型号 = 带排放阀

名词解释：

P（返回油箱压力）：这是返回油箱的压力，即液压系统中的液体在返回油箱时的压力。它的主要作用是确保系统在停止工作时能够顺利地将液体回流到油箱，避免系统内部压力过高。

排放阀的作用：液压增压器排放阀的主要作用是防止气体积聚和进入系统，从而保证液压系统的稳定运行‌。具体来说，排放阀可以有效地消除系统中的空气，维持系统的压力稳定，防止因空气存在而导致的振荡和压力波动等问题‌

描述

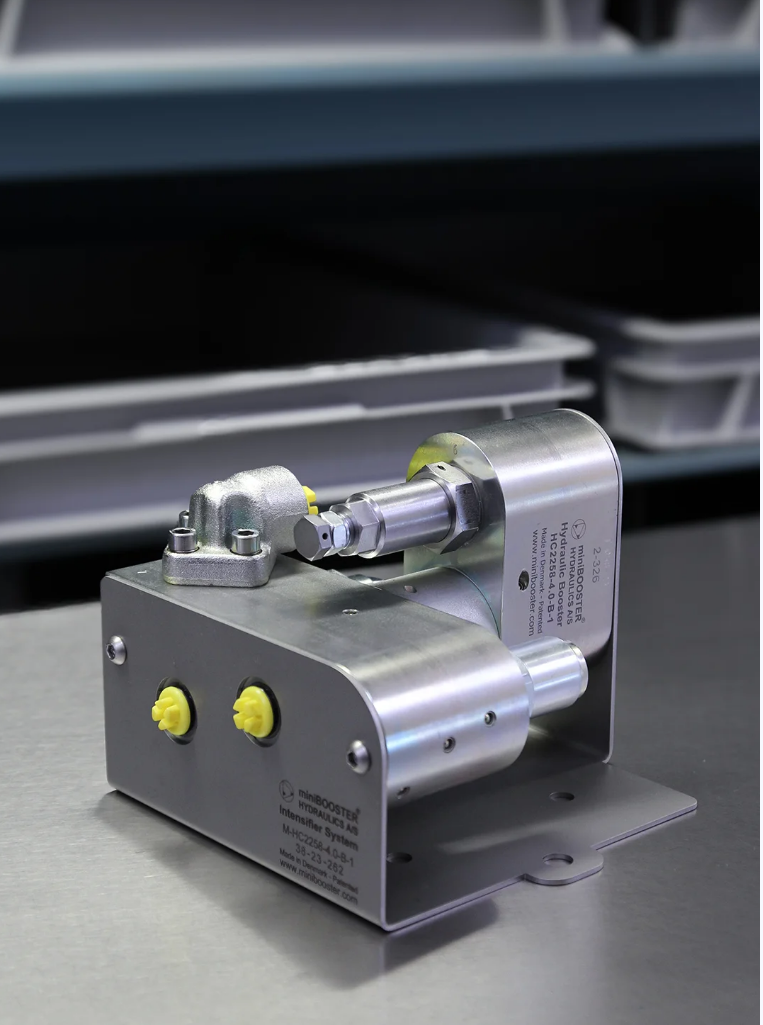

M-HC2258 是一款重量为 6.1 公斤的紧凑型装置。它非常适合用于需要建立和维持高压的各种应用。 MHC2258 包含一个平衡阀、一个减压阀 (PRV) 和一个高压安全阀。集成平衡阀可引导全部入口流量直接通过增压器部分，直至达到设定压力，从而使气缸快速向前移动。然后平衡阀打开，增压器开始振荡。集成减压阀控制增压器部分的入口压力。它可防止增压器和高压工具压力过高。无论油箱管线压力如何变化，它都能确保稳定的高压。可调节的压力释放阀控制系统可输出的最大允许压力，从而使增压器能够在决定的压力下达到更高的端压力产生流量。 M-HC2258 将供给压力提高到更高的出口压力，并自动补偿油耗以维持高压。通过改变供给压力来调整出口压力。可以在助推器的 IN 和 R 端口安装可选孔口，以防止超速。

压力增强系数 i	压力增强后最大出口流量 l/min	最大入口流量 l/min
1.2	3.5	40.0
1.5	4.2	40.0
2.0	3.2	40.0
2.2	2.9	40.0
2.5	2.7	40.0
2.8	2.5	40.0
3.2	2.5	40.0
4.0	2.0	40.0
5.0	1.6	40.0
6.6	1.3	40.0
9.0	0.9	40.0
13.0	0.6	40.0
16.0	0.5	40.0
20.0	0.3	40.0
25.0	0.2	40.0

压力增强系数
i

压力增强后最大出口流量
l/min

最大入口流量
l/min

1.2

3.5

40.0

1.5

4.2

40.0

2.0

3.2

40.0

2.2

2.9

40.0

2.5

2.7

40.0

2.8

2.5

40.0

3.2

2.5

40.0

4.0

2.0

40.0

5.0

1.6

40.0

6.6

1.3

40.0

9.0

0.9

40.0

13.0

0.6

40.0

16.0

0.5

40.0

20.0

0.3

40.0

25.0

0.2

40.0

其它

功能图

说明了基本操作。油通过方向阀（在客户系统中）输送到 IN 端口，自由流过 PRV（位置 5）和内部止回阀到高压侧 H。在这种情况下，通过增压器可实现最大流量，从而实现快进功能。

当高压侧 H 达到泵压时，内部止回阀将关闭。最终压力将由振荡泵装置 OP 实现。当高压侧 H 达到最终压力时，装置将自动停止。如果由于消耗或泄漏导致高压侧压力下降，OP 阀将自动运行以维持最终压力

订购 M-HC2258

订购 i = 4.0、包含 DV 和 BSPP 连接的 M-HC2258 的示例：M-HC2258 – 4.0 – B – 1

注意！
需要预设阀门，请在订购增压器时注明。

如果需要连接适配器，请指定订购代码。参见适配器表。
适配器将在工厂安装。

型号

M-HC225

压力增强系数

选择上述表格中 i

型号版本

A = 不带排放阀
B = 带排放阀

连接螺纹规格

见如下表格

连接螺纹规格订货	IN / R	Z	H1
HC2258-___-__-1	1/4" BSPP	3/8" BSPP	1/4" BSPP

连接类型

Connection	IN / R	H1	Z
1	1/4" BSPP	1/4" BSPP	3/8" BSPP
